Całkowicie zamknięty, chłodzony wodą, zintegrowany silnik o zmiennej częstotliwości z magnesami trwałymi: rewolucja w zakresie oszczędzania energii w ekstremalnych warunkach przemysłowych

W zastosowaniach silników przemysłowych od dawna istnieje kategoria trudnych środowisk operacyjnych, w których tradycyjne rozwiązania w zakresie napędów o zmiennej częstotliwości (VFD) mają trudności z efektywnym działaniem — zamknięte warsztaty o wysokiej temperaturze, kopalnie podziemne, obiekty o wysokiej wilgotności i zapylone obiekty przemysłowe. Środowiska te często charakteryzują się słabym odprowadzaniem ciepła, ograniczoną przestrzenią instalacyjną, nadmiernym zapyleniem lub wnikaniem wilgoci. W rezultacie konwencjonalne silniki chłodzone powietrzem i oddzielne systemy VFD często ulegają awariom, skracają żywotność i zwiększają koszty konserwacji.

Całkowicie zamknięty, chłodzony wodą, zintegrowany silnik o zmiennej częstotliwości z magnesami trwałymi został opracowany specjalnie, aby sprostać tym wyzwaniom.

Technologia chłodzenia wodą: od ograniczeń termicznych do znacznie zmniejszonego wzrostu temperatury

Tradycyjne silniki chłodzone powietrzem wykorzystują cyrkulację powietrza do odprowadzania ciepła. W środowiskach zamkniętych lub o wysokiej temperaturze ciepło nie może zostać skutecznie usunięte, co prowadzi do przegrzania, obniżenia mocy, a nawet awarii silnika.

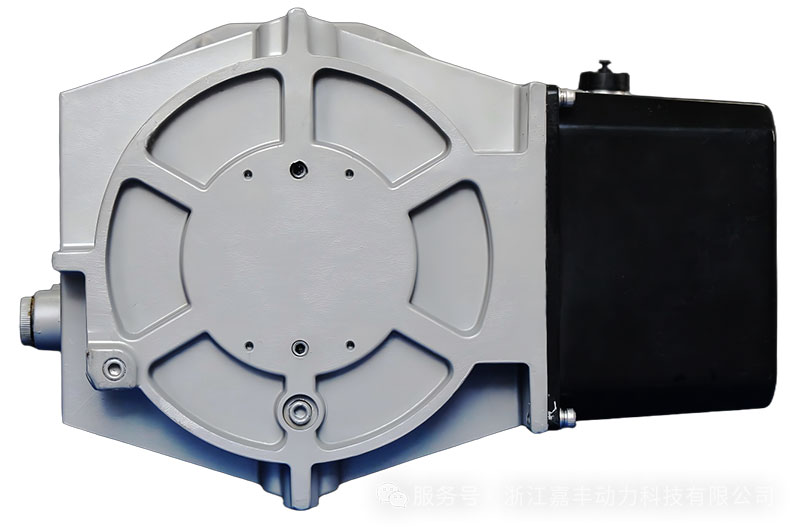

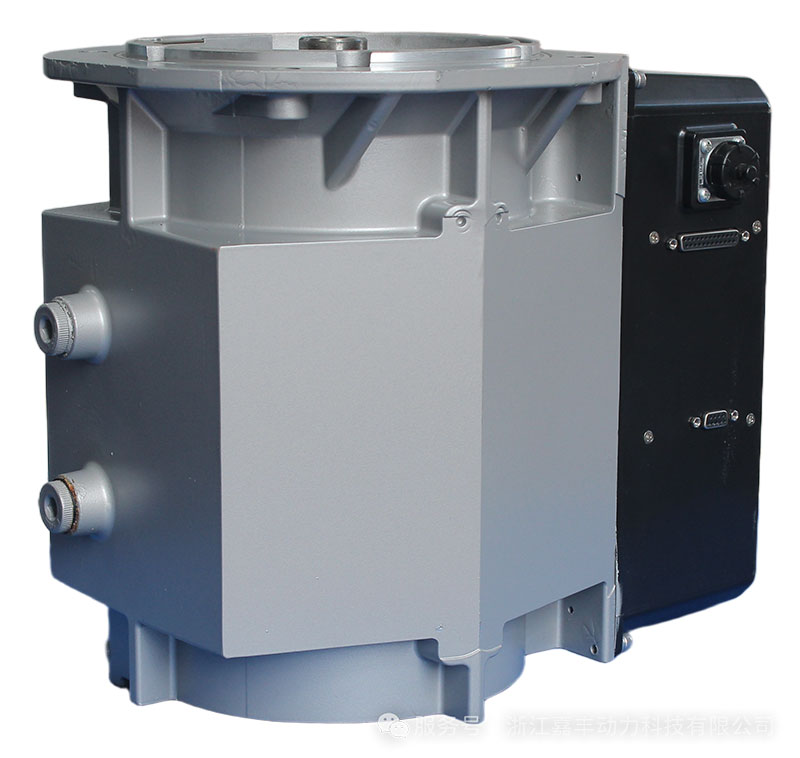

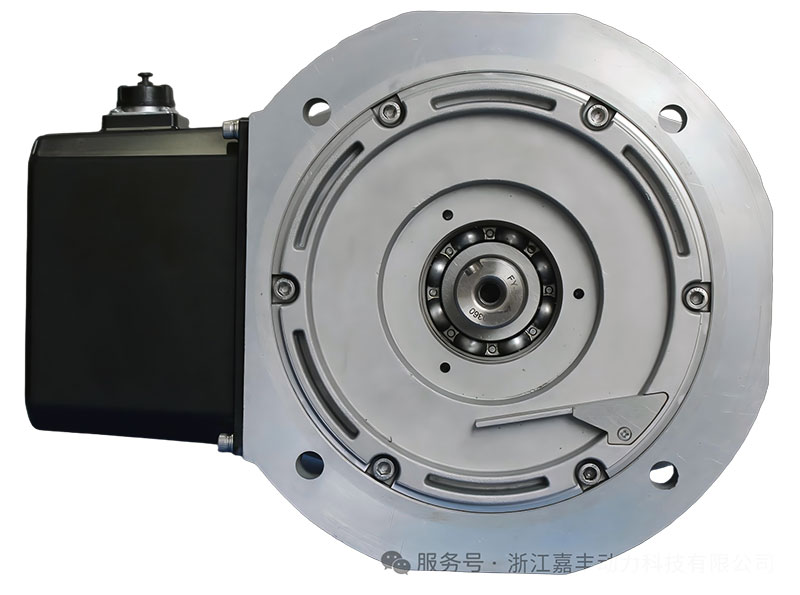

Całkowicie zamknięty, chłodzony wodą, zintegrowany silnik wykorzystuje podwójną konstrukcję chłodzenia wodą zarówno dla silnika, jak i przetwornicy częstotliwości. Woda chłodząca przepływa jednocześnie przez obudowę stojana silnika i moduły mocy VFD, bezpośrednio i skutecznie odprowadzając ciepło.

Korzyści z tego projektu są znaczne. Przy tej samej wielkości fizycznej silnik może osiągnąć znacznie wyższą gęstość mocy. Nawet w warunkach pełnego obciążenia lub przeciążenia system może utrzymać stabilną pracę w niskich temperaturach. Dane z testów terenowych pokazują, że zastąpienie konwencjonalnych silników indukcyjnych chłodzonych powietrzem silnikami zintegrowanymi chłodzonymi wodą może zmniejszyć wzrost temperatury powierzchni silnika o ponad 30%.

Niższe temperatury pracy nie tylko poprawiają wydajność, ale także wydłużają żywotność izolacji i zmniejszają wymagania konserwacyjne.

Całkowicie zamknięta konstrukcja: doskonała ochrona przed kurzem i wilgocią

Kolejną ważną zaletą całkowicie zamkniętego, zintegrowanego silnika chłodzonego wodą jest jego wyjątkowa zdolność zabezpieczająca.

Konwencjonalne silniki chłodzone powietrzem wymagają otworów wentylacyjnych zapewniających przepływ powietrza, co umożliwia przedostawanie się kurzu, wilgoci i gazów korozyjnych do silnika, co zwiększa ryzyko awarii. Natomiast zintegrowany silnik chłodzony wodą ma całkowicie zamkniętą obudowę. Ciepło jest usuwane przez wewnętrzne kanały chłodzące, a nie przez zewnętrzny przepływ powietrza, co eliminuje potrzebę stosowania otworów wentylacyjnych.

W rezultacie można z łatwością osiągnąć stopień ochrony IP55 lub wyższy. Wewnętrzne elementy elektroniczne są całkowicie odizolowane od trudnych warunków środowiskowych.

W branżach takich jak metalurgia, produkcja włókien chemicznych i górnictwo podziemne, gdzie poziom wilgoci i zapylenia jest szczególnie wysoki, konstrukcja ta znacznie poprawia niezawodność sprzętu. Według doniesień w niektórych zastosowaniach roczna częstotliwość konserwacji została zmniejszona z pięciu interwencji serwisowych rocznie do mniej niż jednej, co zmniejszyło koszty konserwacji o ponad połowę.

Integracja typu Plug-and-Play: kontynuacja korzyści zintegrowanego projektu

Jako zaawansowany członek rodziny zintegrowanych silników o zmiennej częstotliwości z magnesami trwałymi, całkowicie zamknięta wersja chłodzona wodą zachowuje podstawowe zalety systemów zintegrowanych w trybie plug-and-play.

Silnik i napęd VFD są fabrycznie dopasowywane i wstępnie konfigurowane przed wysyłką, co eliminuje potrzebę skomplikowanego uruchamiania na miejscu. Użytkownicy mogą po prostu podłączyć zasilanie i rozpocząć pracę.

Kompaktowa, zintegrowana konstrukcja eliminuje również potrzebę stosowania oddzielnej szafy sterowniczej, zmniejszając wymagania dotyczące przestrzeni instalacyjnej i czyniąc ją szczególnie odpowiednią do projektów modernizacyjnych z ograniczoną dostępną przestrzenią.

Z punktu widzenia efektywności energetycznej silnik wykorzystuje wysokowydajne materiały z magnesami trwałymi z metali ziem rzadkich i osiąga bardzo wysoki poziom sprawności IE5. W porównaniu z tradycyjnymi silnikami indukcyjnymi wydajność może wzrosnąć o około 10%. W połączeniu ze sterowaniem prędkością ze zmienną częstotliwością ogólne oszczędności energii mogą być jeszcze większe.

Idealne zastosowania: Zaprojektowane do wymagających warunków przemysłowych

Całkowicie zamknięte, chłodzone wodą, zintegrowane silniki o zmiennej częstotliwości z magnesami trwałymi są szczególnie odpowiednie do następujących środowisk:

Obszary zamknięte o wysokiej temperaturze

Przykłady obejmują:

Obiekty te zazwyczaj charakteryzują się słabą cyrkulacją powietrza i wysokimi temperaturami otoczenia, gdzie rozwiązania chłodzenia powietrzem często stają się nieskuteczne, a chłodzenie wodą stanowi bardziej niezawodną alternatywę.

Środowiska o wysokiej wilgotności i zapyleniu

Przykłady obejmują:

W tych zastosowaniach krytyczne znaczenie mają wysokie stopnie ochrony. Całkowicie zamknięta konstrukcja zapobiega przedostawaniu się wilgoci i kurzu do urządzenia.

Lokalizacje wrażliwe na hałas

Przykłady obejmują:

Ponieważ system chłodzenia wodą eliminuje potrzebę stosowania szybkich wentylatorów chłodzących, hałas podczas pracy jest znacznie zmniejszony, tworząc cichsze środowisko pracy.

Wniosek

Całkowicie zamknięty, chłodzony wodą, zintegrowany silnik o zmiennej częstotliwości z magnesami trwałymi łączy cztery kluczowe technologie w jedno zintegrowane rozwiązanie:

Integrując te technologie w jeden system, rozszerza korzyści płynące z energooszczędnych rozwiązań o zmiennej częstotliwości z czystych zakładów produkcyjnych na najbardziej wymagające środowiska przemysłowe. Ponieważ branże w dalszym ciągu dążą do efektywności energetycznej, niezawodności i zrównoważonego rozwoju, technologia ta stanowi krytyczny krok w kierunku bardziej ekologicznej i wydajniejszej przyszłości przemysłu.
